半导体气路系统：芯片制造的“隐形生命线”

在芯片制造的复杂流程中，有一个看似不起眼却至关重要的系统——半导体气路系统（Gas Delivery System, GDS）。

它如同芯片工厂的“血管”，负责将各种高纯度工艺气体精准输送到各个制程设备中，保障薄膜沉积、刻蚀、离子注入等核心工艺的顺利进行。

半导体气路系统的精度和稳定性直接影响着芯片的良率和性能，是先进制程中不可或缺的核心组成部分。本文将深入解析半导体气路系统的构成、功能、关键组件以及在芯片制造中的重要作用。

一、半导体气路系统的整体架构

半导体气路系统是一个高度集成的精密管路系统，主要由气源端、输送端、控制端、安全端和尾气端五大核心模块构成，形成一个完整的气体输送与管控生态。

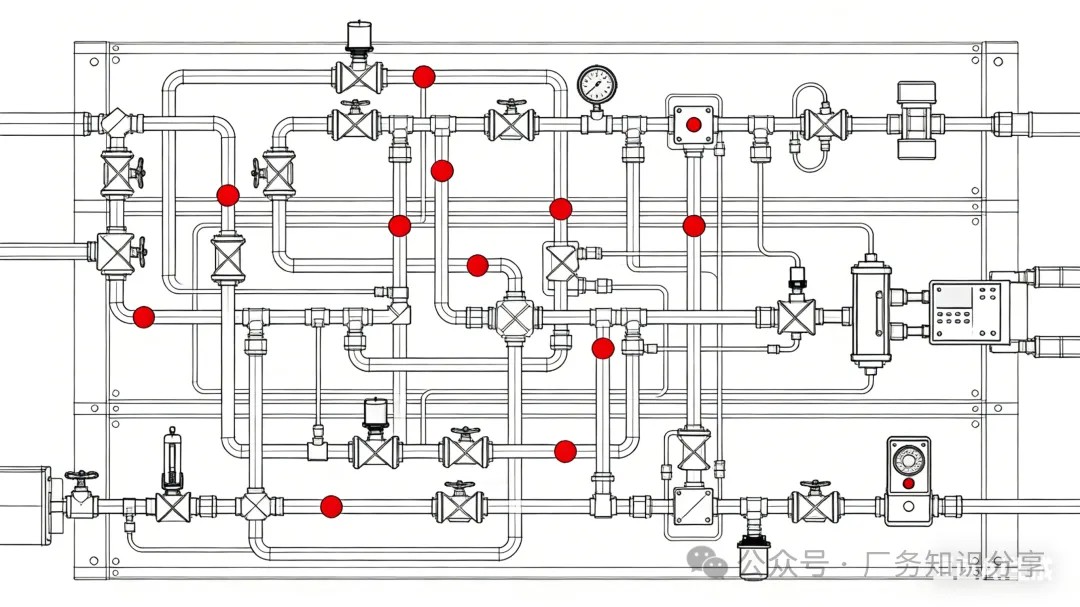

图1：半导体气路系统整体架构示意图

气源端

包含特气柜（GC）及气瓶柜，负责气体的储存、压力调节与初级分配

输送端

包含VMB阶梯阀门分配箱、双壁管及伴热管路，负责将气体安全、洁净地输送到机台接口

控制端

包含GMS气体管理系统与PLC控制器，实现全系统的自动化监控与逻辑控制

安全端

集成了泵吸式泄漏探头、紧急切断阀（ESD）及声光报警单元，构成主动安全防御网

尾气端

包含Local Scrubber（局部尾气处理装置）与中央废气系统，确保排放气体符合环保法规

二、核心组件解析

1. 质量流量控制器（MFC）

质量流量控制器是气路系统的核心控制组件，负责精确控制气体的流量，确保工艺气体分压与配比稳定，提升薄膜均匀性。它能够实现sccm（标准毫升/分钟）级流量控制，误差小于±1%，满足先进制程的严苛要求。

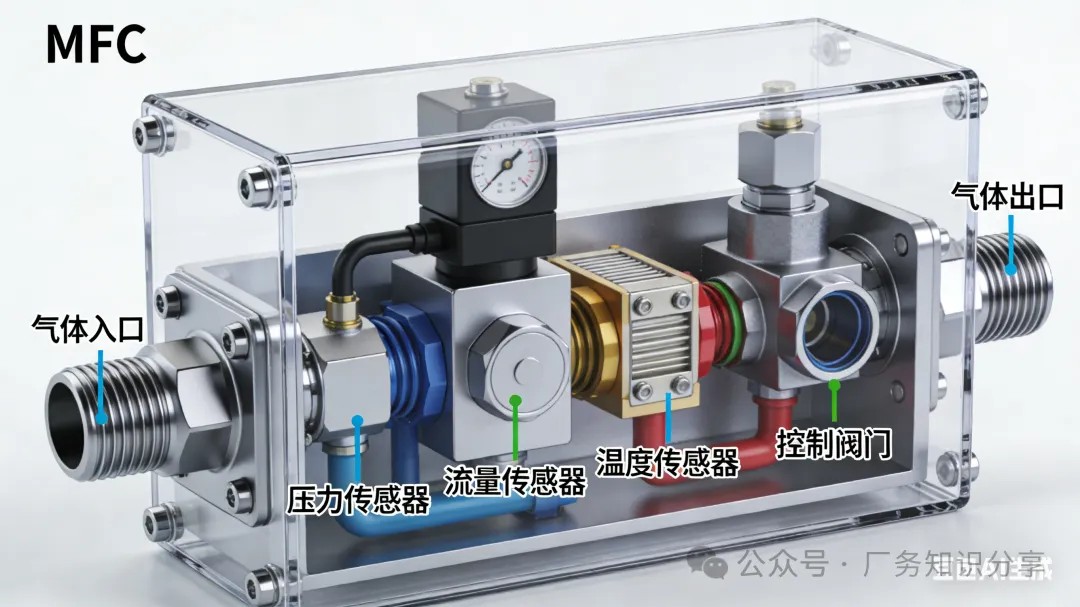

图2：质量流量控制器（MFC）结构示意图

MFC主要由气体入口、压力传感器、流量传感器、温度传感器、控制阀门和气体出口等部分组成，通过实时监测和调节，确保气体流量的精准控制，是实现复杂工艺序列的关键组件。

2. 特气柜（Gas Cabinet）

特气柜是半导体制造中用于储存和管控高危特种气体的核心设备，内部流动着高纯度有毒、可燃或腐蚀性的特种气体。它通过精密的阀门系统和安全设计，确保气体储存和输送的安全性。

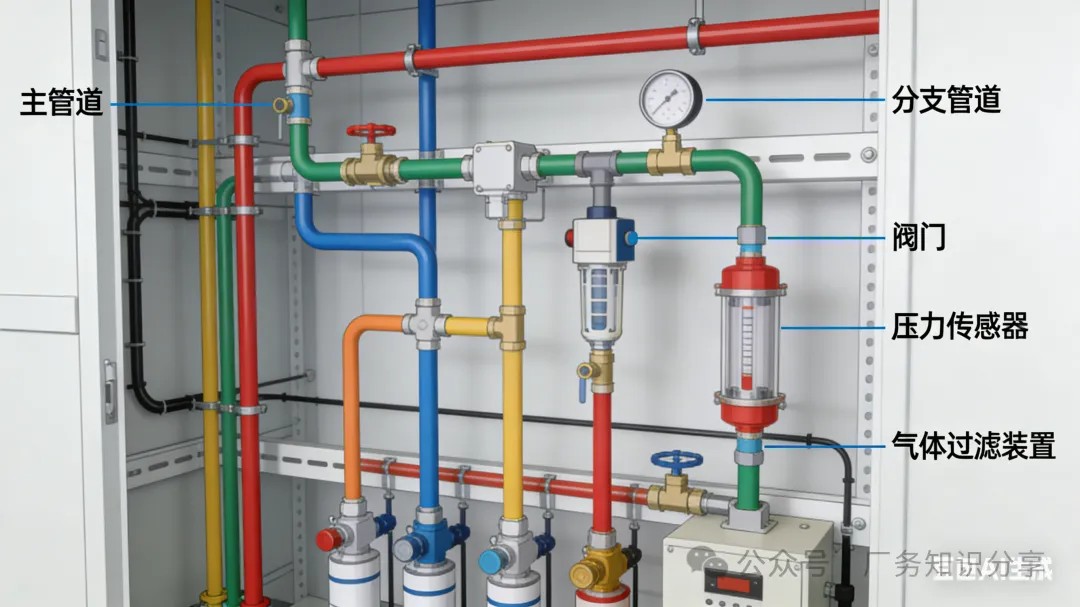

图3：半导体工厂特气柜内部管路示意图

特气柜内部由气动阀、手阀和调压阀三类阀门精密协助掌控，气动阀作为自动执行者，手阀扮演安全保障员，调压阀则是压力稳定器，三者协同工作，构成一个既独立又协调的精密控制系统。

气体纯化系统

去除水分、氧、颗粒、金属离子，确保UHP级气体纯度，防止工艺污染，保障气体纯度≥99.999%(5N)，杂质含量控制在ppb级别。

阀门分配箱（VMB/VMP）

实现多路气体安全分配、独立吹扫、泄漏侦测，支持多腔/多配方灵活切换，防止交叉污染，提升工艺灵活性。

高纯管路系统

采用316L EP/BA不锈钢管、VCR接头、卡套接头，通过自动轨道焊接实现零泄漏连接，内表面粗糙度低于0.4μin，确保气体输送的洁净度。

安全监控系统

集成PPM级高精度探测器、紧急切断阀、声光报警单元，对剧毒、易燃、腐蚀性气体进行24小时实时监控，确保生产安全。

三、主要应用场景

半导体气路系统广泛应用于芯片制造的各个核心工艺环节，是实现高精度制程的关键保障：

四、安全管控要点

半导体气路系统涉及多种高危气体，安全管控是系统设计和运行的核心要点。根据气体特性，主要分为三类管控重点：

剧毒窒息类气体

代表气体：砷化氢(AsH₃)、磷化氢(PH₃)、一氧化碳(CO)。这类气体比空气重，泄漏后会沉积在地面，且无色无味，人吸入后会迅速抑制细胞呼吸，导致“电击样死亡”。

管控要点：必须配备PPM级（百万分之一）的高精度探测器，且排风系统必须是防爆风机，确保泄漏气体能够及时被检测和处理。

强腐蚀类气体

代表气体：氯气(Cl₂)、氯化氢(HCl)、氟气(F₂)。这类气体遇到水汽会变成强酸，腐蚀设备，灼伤人体，对环境和设备都具有极大的破坏性。

管控要点：管路材质必须是316L EP级（电解抛光），采用双套管设计，外层通N₂吹扫，防止泄漏气体扩散，同时配备专门的腐蚀气体处理系统。

易燃易爆类气体

代表气体：氢气(H₂)、甲烷(CH₄)、硅烷(SiH₄)。这类气体与空气混合后容易形成爆炸性混合物，遇明火或高温会发生爆炸，危险性极高。

管控要点：系统必须配备惰性气体吹扫装置，确保在启停过程中能够有效置换管路中的易燃易爆气体，同时设置严格的防火防爆措施。

五、发展趋势

随着半导体制程向3nm、2nm甚至更先进节点推进，半导体气路系统也面临着新的挑战和发展趋势：

更高精度控制

要求系统支持ppb级杂质控制与ms级响应速度，满足先进制程对气体纯度和流量控制的更高要求。

全自动化管控

实现从气源到尾气的全流程自动化监控和控制，通过AI算法预测潜在故障，提升系统的可靠性和稳定性。

绿色环保设计

开发更高效的尾气处理技术，减少有害气体排放，同时优化气体回收利用，降低生产成本和环境影响。

结语

半导体气路系统作为芯片制造的“隐形生命线”，其精密性和安全性直接决定了芯片生产的良率和稳定性。随着半导体技术的不断进步，气路系统也在不断升级，以满足更先进制程的严苛要求。

了解半导体气路系统的构成和工作原理，有助于我们更好地理解芯片制造的复杂性和精密性，也让我们更加重视这个在幕后默默保障芯片生产的关键系统。未来，随着半导体技术的持续创新，气路系统将继续发挥重要作用，为芯片产业的发展提供坚实的技术支撑。
