在半导体制造的高纯气体输送系统中，管道配件看似是不起眼的“小零件”，实则是保障气体纯度、输送精度和系统安全的核心环节。这些配件如同气路系统的“关节”，决定了整个系统的密封性、可靠性和稳定性，直接影响着芯片生产的良率和性能。

半导体气路对配件的要求极为严苛：不仅需要承受高压、耐腐蚀，还要确保零泄漏、无颗粒污染，满足ppb级的杂质控制要求。本文将深入解析半导体气路中常用的管道配件，包括其类型、功能、材质选择和应用场景。

一、核心管道配件类型与功能

1. VCR接头：超高纯密封的首选

VCR接头是半导体气路系统中最重要的连接配件之一，采用金属垫片面密封结构，无弹性体密封件，能够实现超高纯度气体的零泄漏输送，是处理有毒、腐蚀性特种工艺气体的强制性标准配件。

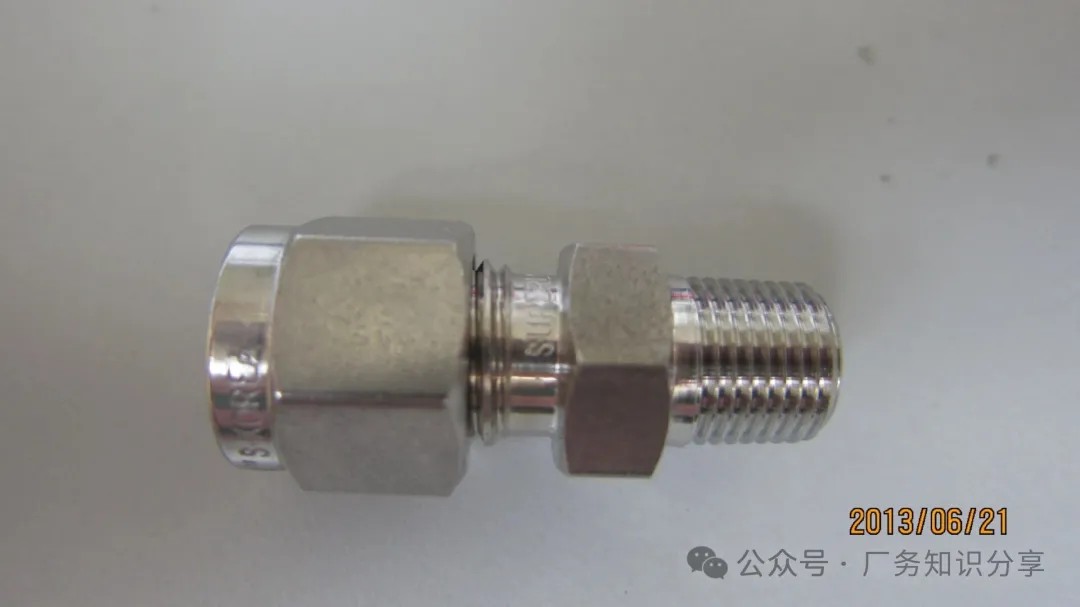

图1：VCR接头实物图

VCR接头的核心优势在于：

超高密封性

金属垫片与接头端面紧密贴合，氦检漏率可达到<1×10⁻⁹ mbar·L/s，满足超高纯气体的密封要求

耐腐蚀性

采用316L EP级不锈钢材质，可耐受各种腐蚀性工艺气体的侵蚀

可重复拆装

更换垫片后可重复使    用，便于系统维护和改造

不过VCR接头也存在一定局限性：成本高昂，安装时需要使用扭矩扳手严格控制拧紧力矩，且安装后无法调整管路角度，因此主要应用于对密封性和纯净度要求极高的主管道和关键工艺节点。

2. 卡套接头：灵活便捷的连接方案

卡套接头是一种机械咬管式密封接头，通过卡套的弹性变形和咬合力实现管道的密封连接，安装便捷，无需焊接，是半导体气路系统中常用的灵活连接配件。

图2：卡套接头实物图

卡套接头的特点包括：

安装便捷

无需焊接，通过拧紧螺母即可完成安装，便于现场施工和后期维护

角度可调

安装过程中可适当调整管路角度，提高系统布局的灵活性

成本适中

相比VCR接头，卡套接头的成本更低，适合用于对密封性要求相对较低的辅助管路

卡套接头的密封性能略逊于VCR接头，因此主要用于惰性气体（如氮气、氩气）的输送管路，以及一些临时性或辅助性的管道连接。

3. 隔膜阀：精准控制的核心部件

隔膜阀是半导体气路系统中用于控制气体通断和流量的核心阀门，采用弹性隔膜将阀芯与介质隔离，避免了阀芯与气体的直接接触，确保气体纯度不受污染。

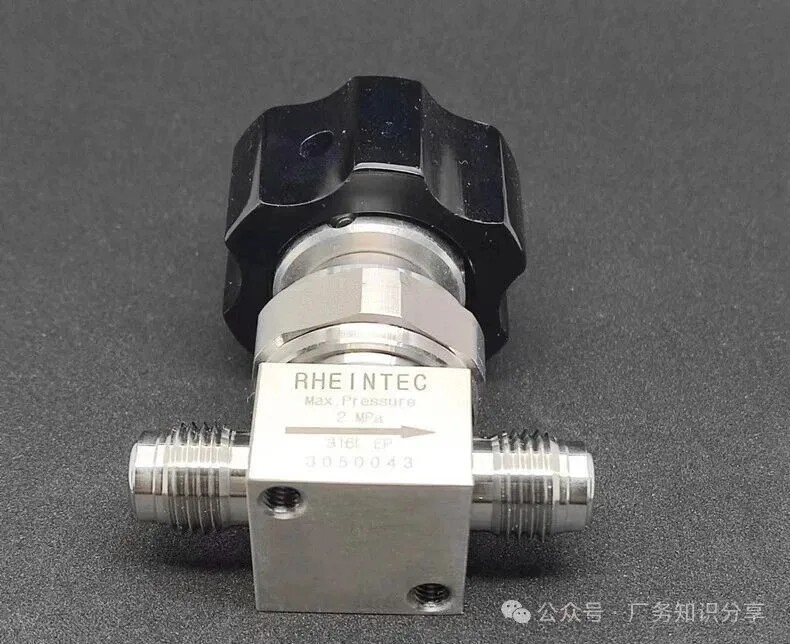

图3：隔膜阀实物图

半导体气路专用隔膜阀的优势在于：

零污染

隔膜采用Elgiloy等高纯材质，完全隔离阀芯与工艺气体，避免颗粒和杂质引入

快速响应

可实现毫秒级的开关响应，满足先进制程的精准控制要求

耐高压

能够承受最高10bar的工作压力，满足高压气体输送的需求

隔膜阀广泛应用于工艺气体的流量控制、管路切换和紧急切断等场景，是保障气路系统安全稳定运行的关键部件。

4. 高纯气体过滤器：气体纯度的最后防线

高纯气体过滤器用于去除气体中的颗粒、水分和金属离子等杂质，确保进入工艺设备的气体纯度达到99.9999%以上，是保障芯片制造工艺稳定性的重要配件。

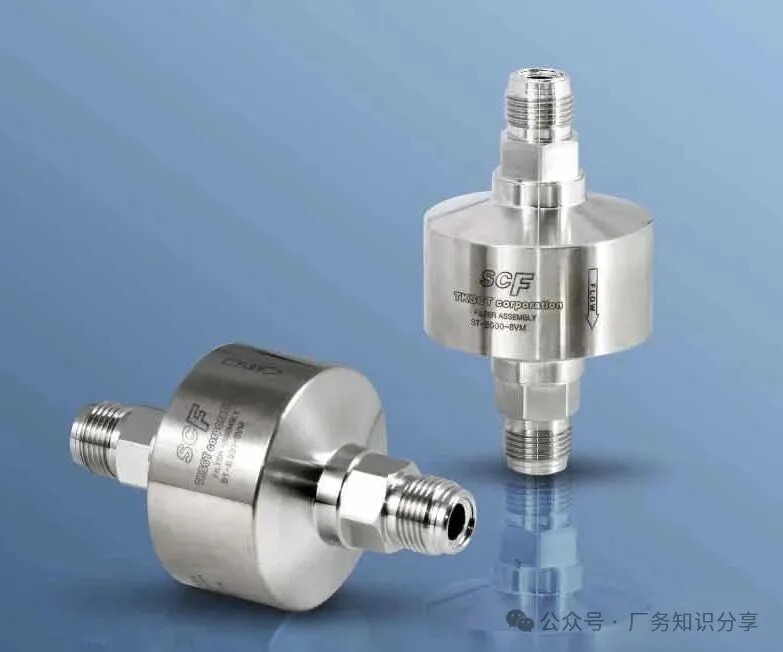

图4：高纯气体过滤器实物图

半导体气路过滤器的核心特点：

高精度过滤

过滤精度可达0.01μm，能够有效去除气体中的微小颗粒和杂质

低流阻设计

采用特殊的过滤芯结构，确保气体通过时的压力损失最小

可在线更换

部分过滤器支持在线更换过滤芯，无需停止系统运行，提高生产效率

过滤器通常安装在气体进入工艺设备的前端，作为气体纯度的最后一道防线，确保进入反应腔的气体完全符合制程要求。

5. 配件系统应用场景

在实际的半导体气路系统中，各种配件协同工作，形成一个完整的高纯气体输送网络。从气源端的气瓶柜，到输送管路，再到工艺设备的接口，不同的配件发挥着各自的作用。

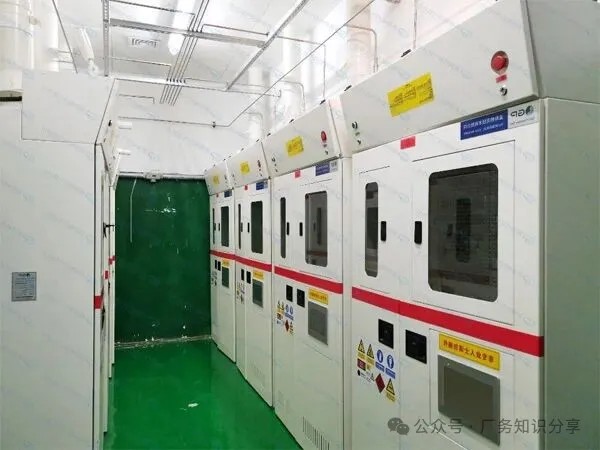

图5：半导体特气柜管路应用场景

二、配件材质选择的严苛标准

半导体气路配件的材质选择直接影响着气体纯度和系统安全性，根据输送气体的类型和工艺要求，通常采用以下几种材质：

316L EP级不锈钢

用于SiH₄、PH₃等反应性气体管路，内壁经过电解抛光处理，粗糙度Ra<0.2μm，有效减少颗粒吸附和金属离子析出。

316L BA级不锈钢

用于惰性气体（如GN2、Ar）管路，采用光辉退火处理，粗糙度≤1.0μm，成本适中，满足一般高纯气体的输送要求。

PFA氟塑料

用于湿电子化学品输送管路，具有优异的耐腐蚀性和纯净度，避免化学品与金属材质接触产生污染。

Elgiloy合金

用于隔膜阀的膜片材料，具有高强度、耐腐蚀性和超长使用寿命，确保阀门的密封性能和可靠性。

对于剧毒、易燃气体（如AsH₃、Cl₂），还需要采用双套管系统：内管为316L EP级不锈钢，外管为AP级不锈钢，夹层抽真空或充氮监测泄漏，确保系统安全。

三、安装与维护的关键要点

半导体气路配件的安装和维护直接影响着系统的运行稳定性，需要严格遵循以下要点：

安装要点

VCR接头安装时必须使用扭矩扳手，严格按照规定力矩拧紧，避免过度拧紧导致垫片损坏

卡套接头安装时需要确保管道插入到位，拧紧螺母时要分步骤进行，确保卡套完全咬入管道

所有配件安装前必须经过超声波清洗和高纯氮气吹扫，去除表面的颗粒和杂质

安装完成后需要进行氦检漏测试，确保系统无泄漏，泄漏率符合<1×10⁻⁹ mbar·L/s的要求

维护要点

定期检查阀门的开关响应速度和密封性能，发现异常及时更换

过滤器需要定期更换过滤芯，更换周期根据气体使用量和过滤压差确定

对于长期停用的管路，需要用高纯氮气吹扫，避免管路内残留气体产生污染

定期对系统进行颗粒计数检测，确保气体中的颗粒含量符合制程要求

四、配件技术的发展趋势

随着半导体制程向3nm、2nm甚至更先进节点推进，气路配件技术也在不断升级，以满足更高的工艺要求：

更高精度

配件内壁粗糙度要求进一步降低，达到Ra<0.1μm，减少颗粒吸附和金属离子污染。

智能监控

开发带有传感器的智能配件，实时监测管路的压力、温度和泄漏情况，实现预防性维护。

绿色环保

开发可回收利用的配件材质，减少贵金属的使用，降低生产成本和环境影响。

结语

半导体气路管道配件虽然是芯片制造系统中的“小零件”，但却是保障气体纯度、输送精度和系统安全的核心环节。这些配件的每一个细节都经过精心设计和严格测试，以满足半导体制造的严苛要求。

随着半导体技术的不断进步，气路配件技术也在不断创新，从材质到设计，从安装到维护，都在朝着更高精度、更智能化、更绿色环保的方向发展。了解这些配件的特性和应用，有助于我们更好地理解芯片制造的复杂性和精密性，也让我们更加重视这些在幕后默默保障芯片生产的关键部件。
